כבל סרט שטוח אלקטרוני עם סיום IDC

1. ללא-הרכבת ריתוך, מתאים להרכבה המוני במפעלים, הפחתת עלויות והגברת היעילות.
2. עיצוב פלט רב-, ערכת חיווט גמישה, מתאימה למבני בקרה חשמליים מורכבים.
3. נדן מספק הגנה משופרת, עמיד בפני כיפוף ובלאי, עם שיעור כשל נמוך יותר.
4. ניתן להתאים את המגוון המלא של התאמה אישית לא-סטנדרטית, ספירת מחטים, אורך ונקודות לפי הצורך.
5. חומר ידידותי לסביבה ו-מעכב בעירה, עם אישורי UL ו-RoHS, מתאים לשווקים מקומיים וגם לשווקי יצוא.

שלח החקירה

תיאור

סקירת מוצר

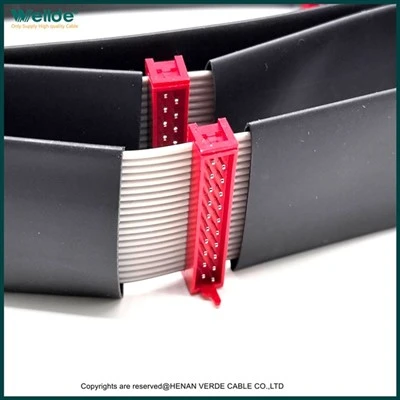

כבל חשמל אפור זה עשוי מכבל שטוח UL2651 כחומר הבסיס, מצויד במחברי פירסינג אדומים של IDC במרווחים של 1.27 מ"מ. זה מאפשר לפלח נקודות מרובות של כבל בודד ולכווץ אותם עם מסופים. מעטפת מגן שחורה מתווספת בעמדת היציאה, מה שהופך את העמידות שלו לעדיפה על זו של כבלים רגילים רגילים.

הסבר מבנה של כבל סרט שטוח

הסבר מבנה

כבל סרט שטוח

מקבילי מסוג-פח-מצופה נחושת + שכבת בידוד PVC מעכבת-בעירה, מסודרת בתבנית קבועה, בעלת מאפיינים חשמליים אחידים, עמידה בפני מתיחה וכיפוף, בעלת יכולות בידוד מעולה ומניעת קצר-, ובעמידה בתקני בטיחות חוטי UL.

מחבר פירסינג IDC

צמד פלסטיק אדום משולב-בכריכה. פיני המתכת הפנימיים חודרים דרך שכבת הבידוד כדי להשיג חיבור חשמלי. אין צורך בהלחמה. החיבור איתן ואינו-ניתן לניתוק. זה קל לפירוק והרכבה, והוא תואם לחיבורי שקעים סטנדרטיים.

נדן מגן מפולח

כסה כל עמדת יציאה בשרוול שחור לכיווץ חום כדי לספק הגנה משופרת לאזורי הכיפוף והמתח, מניעת בלאי, סדקים וחשיפת חוטי נחושת, ובכך להאריך את חיי השירות של רתמת החיווט.

מבנים מסועפים מרובים

ניתן להגדיר מספר מחברים בכל מיקום לאורך כבל בודד, תוך אופטימיזציה של פריסת החיווט הפנימית של הציוד ומפחיתה את העומס בחיווט.

טבלת השוואת משמעות ובחירה של כבל סרט שטוח

דֶגֶם	מַשְׁמָעוּת	תרחישים ישימים
UL2651	כבל שטוח אפור סטנדרטי דגם סטנדרטי כללי לתעשייה, מעיל שטוח אפור בהיר, מרווח סטנדרטי 1.27 מ"מ, צד עם קו מיקום קצה אדום, מוליך רב גדילי נחושת נטול חמצן, מתח נקוב 300V, עמידות בטמפרטורה 105 מעלות.	חיבור פנימי של ציוד אלקטרוני כללי: אות פנימי של לוח אם/צג של מחשב, חיבור בין לוחות וכרטיסי מחשב תעשייתיים, לוח בקרה למכשירים ביתיים, מודול תצוגת LED, מעגל פנימי של המדפסת.
UL2651-TP	כבל שטוח בצבע לכל חוט ליבה יש בידוד צבע עצמאי (אדום/צהוב/ירוק/כחול/שחור וכו'), המחליף נדן אפור יחיד. מספר חוט הליבה ברור, ללא קווי צד אדומים נוספים, ובעל יכולת חזקה נגד חיבור שגוי.	שרת רתמה פנימית, מכשיר מדויק, מודול בקרה מורכב, ציוד רפואי, ארון בקרה תעשייתי הדורש תחזוקה מהירה.
UL2651-H	כבל גמישות גבוהה מוליך הנחושת הרך-הדק ביותר, מרובה גדילים, מאומץ, והמעיל השטוח מעובה. חיי הכיפוף החוזרים גדלים ביותר מ-50%, והמבנה גמיש יותר ולא קל לשבור את הליבה.	מכונות ממכר אוטומטיות, מכונות לספירת מזומנים, ציוד הרמה קטן, מדפסות/סורקים, ומפעילים אלקטרוניים חוזרים לעתים קרובות.
UL2651-SP	כבל מרווח צר במיוחד מרווח חוטי הליבה מותאם ל-1.0 מ"מ, מספר הליבות תחת אותו רוחב גדל ב-25%, והנפח קטן יותר, מה שמתאים לחיווט פנימי של ציוד קומפקטי בצפיפות גבוהה-.	העברת אותות למרחקים קצרים בין מכשירים לבישים, מערכי חיישנים קטנים, מיקרו מקרנים, מוצרים דיגיטליים ניידים ולוחות PCB בצפיפות- גבוהה.
UL2651-OD	כבל הגנה על הסביבה ללא הלוגן המעטפת והבידוד עשויים מחומרים דלי עשן ו-ללא הלוגן (LSZH), אשר מכילים פחות גזים רעילים נטולי עשן וגזים-הלוגן במהלך הבעירה, ועומדים בהנחיית האיחוד האירופי להגנת הסביבה.	ציוד אלקטרוני ברמה גבוהה, ציוד ציבורי: מערכת בקרת מעבר רכבת, מסוף שירות עצמי-בנקאי, ציוד לגילוי אש, מקומות עם דרישות מחייבות לשמירה על איכות הסביבה ובטיחות.
